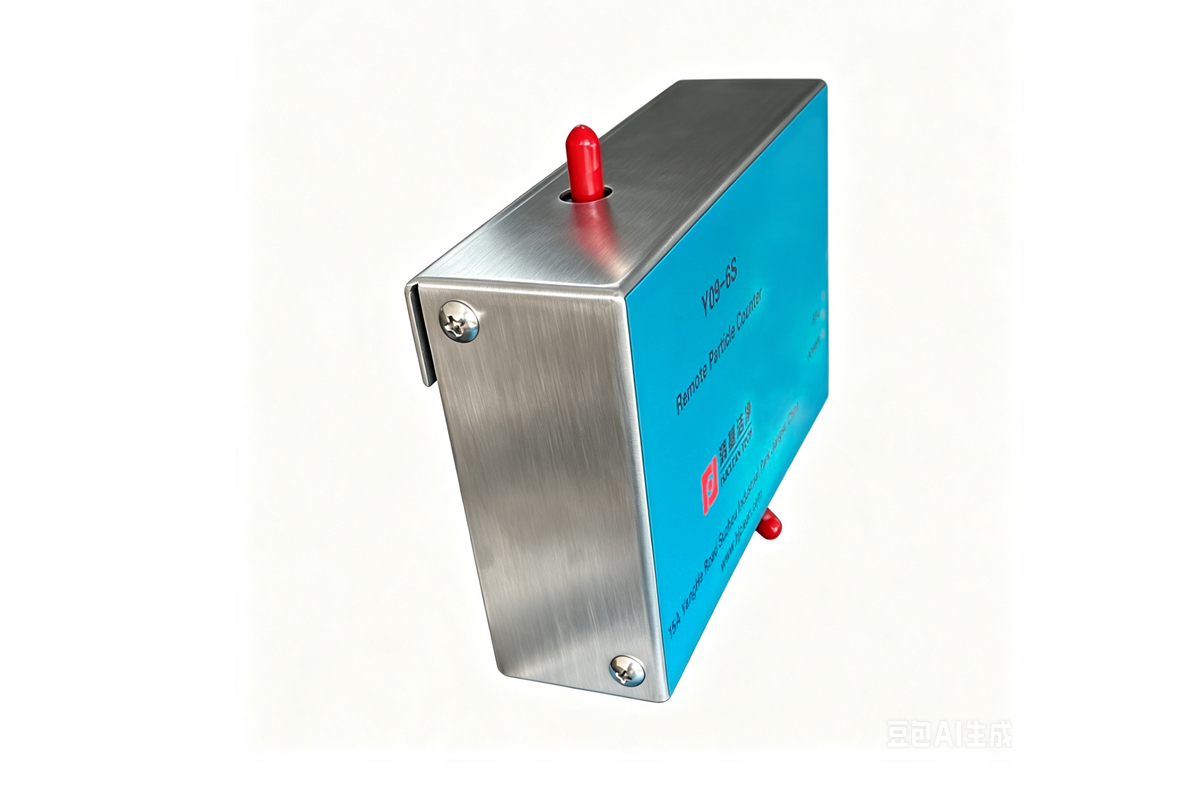

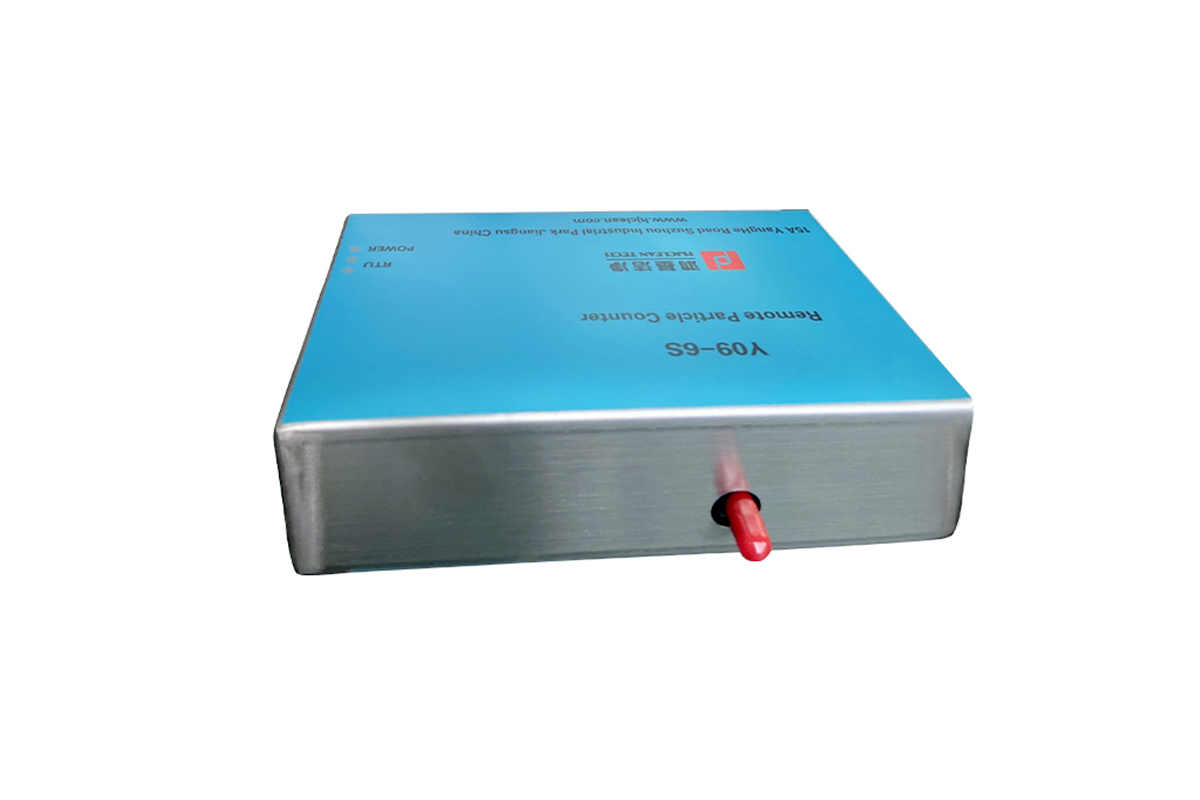

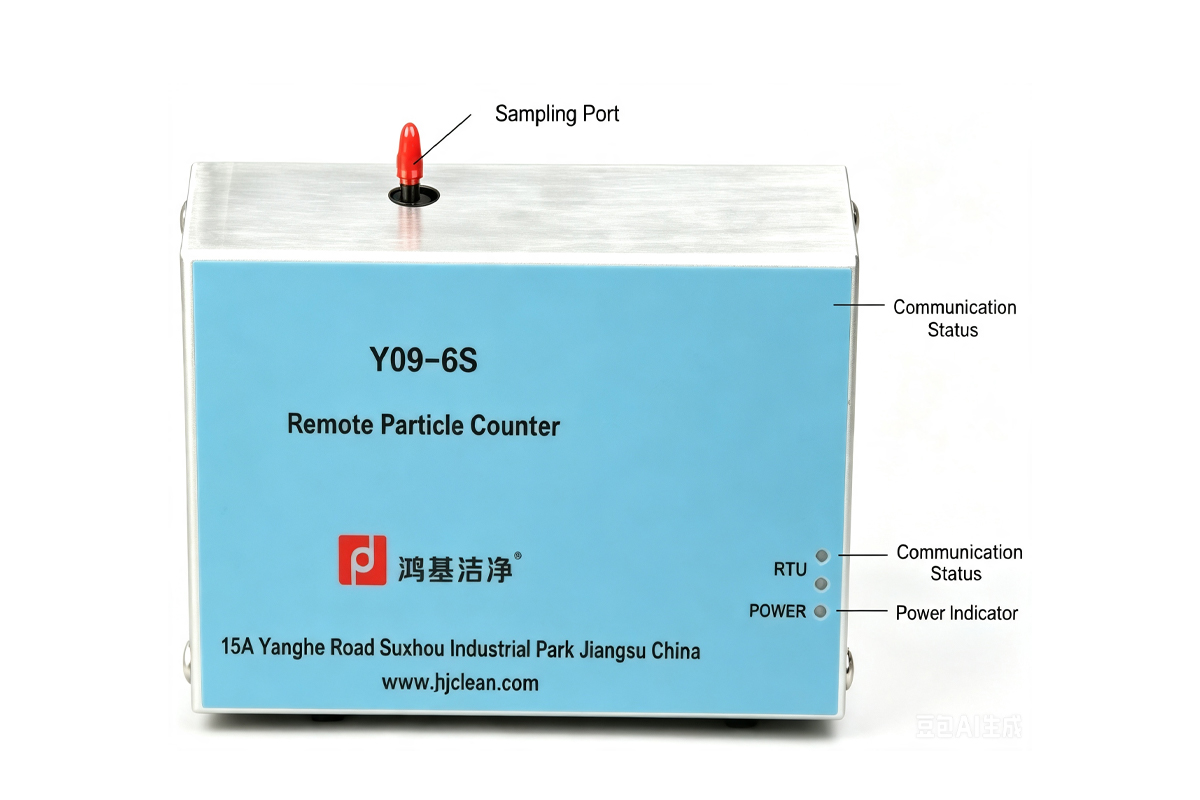

Y09-6S在线尘埃粒子计数器
- Y09-6S激光尘埃粒子遥感器（以下简称传感器）用于测量清洁环境中单位体积空气中尘埃粒子的大小和数量，相应粒子的数量通过RS485通信与上位机通信，上位机可以控制传感器进行。它可以监测清洁度从十万到一百的清洁环境。
产品详情
1.目的
Y09-6S激光尘埃粒子遥感器（以下简称传感器）用于测量清洁环境中单位体积空气中尘埃粒子的大小和数量，相应粒子的数量通过RS485通信与上位机通信，上位机可以控制传感器进行。它可以监测清洁度从十万到一百的清洁环境。
该传感器采用半导体激光光源，体积小，重量轻，监测精度高，计算机操作，非常方便监测清洁环境。它广泛应用于电子、光学、化学、食品、化妆品、医药卫生、生物制品、航空航天等领域。
2.主要技术参数
| 型号/参数 | YO9-6S |
| 检测粒径 | 0.5,5.0 μm |
| 采样流量 | 2.83L/min |
| 外形尺寸mm | 160 * 120 (+ air nozzle 25)*68 |
| 重量 | 1.3kg |
| 最大功率 | 20W |
| 电源 | 12V±10% |
| 采样泵 | 外置泵 |
| 检测单位 | Pcs/ft³ |
| 浓度误差 | 30% |
| 重复性 | ≤10% |
| 测量精度 | ±10% |
| 自净时间 | ≤10min |
| 输出方式 | RS485 |
| 光源寿命 | 半导体激光器，寿命大于30000h |
| 使用环境条件 | 温度:10--30°C,湿度:20-75%;大气压力:86kPa一106kPa |
3.工作原理及功能
该传感器采用光散射原理。当空气中的悬浮颗粒穿过光敏区域时，它们散射的光通量与其粒径成正比。经过光电转换、放大和处理后，获得了收集颗粒的等效直径和数量。
4.使用操作步骤
1.安装：根据相关检测和安装点的要求固定传感器和恒速采样头，并用随机配置的软管连接采样口和恒速取样头。
2.接线：建议RS485信号线使用2芯屏蔽或双绞线，其中2芯用于信号传输和接收，屏蔽层的一端连接到输入电源0V，另一端用作信号中性线。所有线径都在0.35-1.0之间。如下图所示。传感器侧航空插头16-4接口的引脚定义：1引脚（红色）电源正极输入2引脚（绿色）485A 3引脚（蓝色）485B 4引脚（黑色）0V。计算机终端485转232或USB卡接线定义：传感器终端2脚接T/R+3脚接T/R-屏蔽线不能连接。接线正确后，接通电源并打开传感器电源开关。
3.运行上位机监控软件，选择COM端口，软件操作。
5.维护和故障排除
1.仪器使用和储存注意事项
⑴. 仪器和取样口的工作位置应在相同的气压和相同的温度和湿度环境下，以确保仪器的正常运行，避免冷凝和损坏仪器。
⑵. 禁止提取含有水蒸气、油、腐蚀性物质和高温气体的气体，禁止在粉尘浓度高、颗粒大的环境中使用，以避免损坏传感器。在车间消毒时，请盖上采样口的保护盖，以避免氧化传感器内的激光器和玻璃透镜。
⑶. 仪器不使用时，应关闭电源开关和外部电源，并保护采样端口。
⑷. 运输时，应小心搬运，避免振动和冲击。
⑸. 仪器允许在以下环境中运输和储存，以便在工厂包装状态下短期储存：
温度：-40℃----50℃
湿度：90%RH（40℃）
